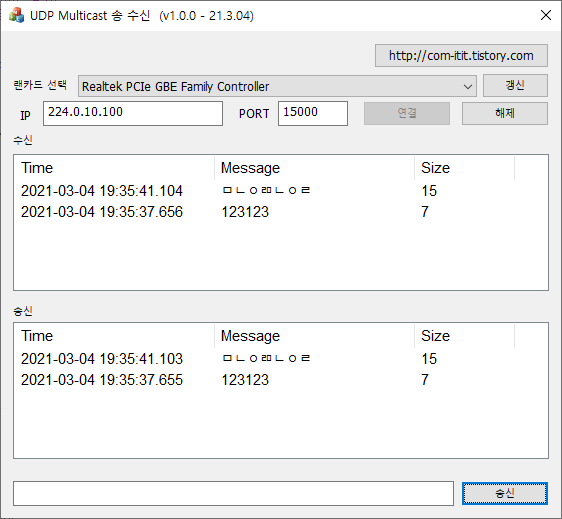

UDP Multicast 테스트 프로그램 입니다.

1. 전송할 랜카드를 선택해 주세요(중요)

2. IP, PORT 입력 후 연결 클릭

3. 하단에 전송할 내용 입력 후 송신을 누르면 됩니다.

UDP Multicast 아이피 범위는 시작이 224 ~ 239로 시작해야 합니다.

(프로그램은 visual studio 2015로 제작되었습니다.)

 프로그램 다운로드(아래)

[ 랜카드 목록 검색]

#include <iphlpapi.h>
#pragma comment(lib, "iphlpapi.lib")
#include <vector>

    std::vector<std::string> vector_ethernet;
    std::vector<std::string> vector_ip;


    // 현재 연결된 인터넷에서 검색
    PIP_ADAPTER_INFO pAdapterInfo;
    pAdapterInfo = (IP_ADAPTER_INFO *)malloc(sizeof(IP_ADAPTER_INFO));
    ULONG buflen = sizeof(IP_ADAPTER_INFO);

    if (GetAdaptersInfo(pAdapterInfo, &buflen) == ERROR_BUFFER_OVERFLOW) {
        free(pAdapterInfo);
        pAdapterInfo = (IP_ADAPTER_INFO *)malloc(buflen);
    }

    if (GetAdaptersInfo(pAdapterInfo, &buflen) == NO_ERROR) {
        PIP_ADAPTER_INFO pAdapter = pAdapterInfo;
        while (pAdapter)
        {
            vector_ethernet.push_back(pAdapter->Description);
            vector_ip.push_back(pAdapter->IpAddressList.IpAddress.String);

            pAdapter = pAdapter->Next;
        }
    }

위의 코드 적용 시

vector_ethernet 에는 랜카드 이름이

vector_ip 는 랜카드 ip가 추가됩니다.

[ 랜카드 선택]

IN_ADDR localaddr;
localaddr.s_addr = inet_addr(find_address.c_str());
int result_select = setsockopt(socket_, IPPROTO_IP, IP_MULTICAST_IF, (char*)&localaddr, sizeof(localaddr));

IP_ADD_MEMBERSHIP 을 사용해서 그룹에 조인 후에 사용해야 합니다.

아래 연결하는 풀 코드를 확인해 보세요

#include <string>
#include <WS2tcpip.h>

#include <iphlpapi.h>
#pragma comment(lib, "iphlpapi.lib")

SOCKET socket_;
SOCKADDR_IN sock_addr{};
struct ip_mreq mreq{};

bool NetFrame::Create(const std::string &a_ip, const int a_port, const std::string &select_ip)
{
    bool result = false;

    closesocket(socket_);

    int nSocketType = SOCK_DGRAM;
    socket_ = socket(PF_INET, nSocketType, 0);

    if (socket_ != INVALID_SOCKET)
    {
        sock_addr.sin_family = AF_INET;
        sock_addr.sin_port = htons(static_cast<u_short>(a_port));
        sock_addr.sin_addr.s_addr = INADDR_ANY;

        int optval = 1;

        setsockopt(socket_, SOL_SOCKET, SO_REUSEADDR, (char*)&optval, sizeof(optval));

        if (bind(socket_, reinterpret_cast<SOCKADDR*>(&sock_addr), sizeof(sock_addr)) == 0)
        {
            result = true;

            if (false) // 내가 송신한 데이터는 안들어 오도록 설정
            {
                // https://wiki.kldp.org/HOWTO/html/Multicast/Multicast-HOWTO-6.html
                char loop = 0;
                int ret_val = setsockopt(socket_, IPPROTO_IP, IP_MULTICAST_LOOP, &loop, sizeof(loop));
            }

            //
            // Multicast 이더넷 선택 로직
            //
            //1. 멀티캐스트 라우터 테이블 추가
            mreq.imr_multiaddr.S_un.S_addr = inet_addr(a_ip.c_str());
            if (select_ip.empty())
                mreq.imr_interface.s_addr = htonl(INADDR_ANY);
            else
                mreq.imr_interface.s_addr = inet_addr(select_ip.c_str());
            int result_join = setsockopt(socket_, IPPROTO_IP, IP_ADD_MEMBERSHIP, (char*)&mreq, sizeof(mreq));
            if (result_join < 0)
                result = false;

            //2. 통신 인터페이스 선택(어떤걸 사용할 것인가)
            if (select_ip.empty() == false)
            {
                IN_ADDR localaddr;
                localaddr.s_addr = inet_addr(select_ip.c_str());
                int result_select = setsockopt(socket_, IPPROTO_IP, IP_MULTICAST_IF, (char*)&localaddr, sizeof(localaddr));
                if (result_select < 0)
                    result = false;
            }
        }

        inet_pton(sock_addr.sin_family, a_ip.c_str(), &sock_addr.sin_addr.s_addr);
    }

    return result;
}

std::string ip

std::ethernet_ip;
int net_port;

Create(ip, port, ethernet_ip);

[ Wireshark로 전송 및 수신 확인]

랜카드 선택하는 부분은 예를들어 노트북에 랜카드가 연결되어있고 Wifi

이렇게 이더넷이 2개 연결된 상태에서

랜은 선택하는 설정을 안하면 멀티캐스트 전송 시

둘다 전송하는게 아니라 제일처음 전송한 2개중 1개로 계속 전송 하는 문제가 있습니다.

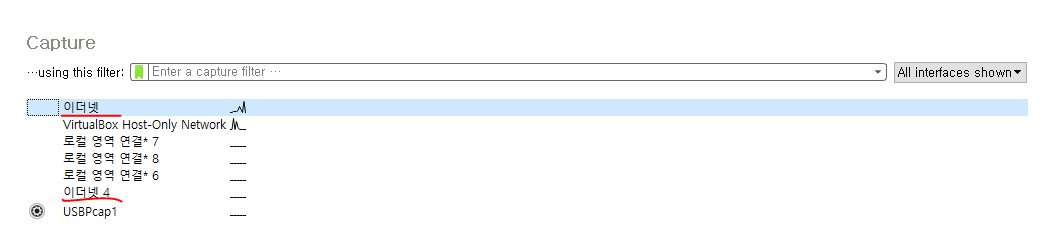

아래 그림처럼 이더넷, 이더넷 4 중 한곳으로 전송 됩니다.

이더넷 을 더블클릭 하시면 앞에 파란 버튼을 누르면 패킷 캡쳐가 시작됩니다.

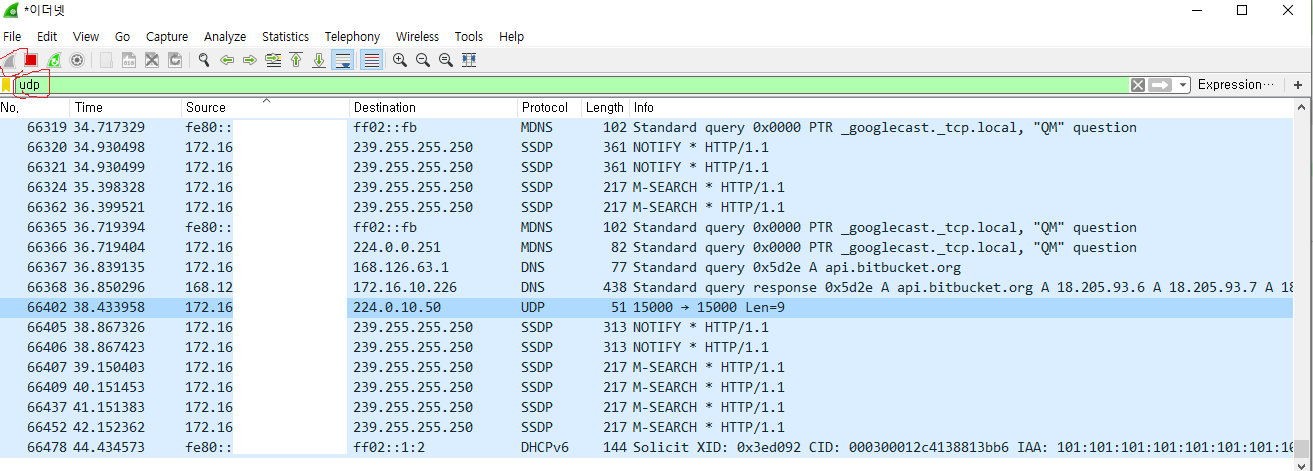

udp로 검색을 하시면 UDP 데이터만 보여지게 되는데

아래 목록을 더블클릭 하시면 새창으로 정보를 확인할 수 있습니다.

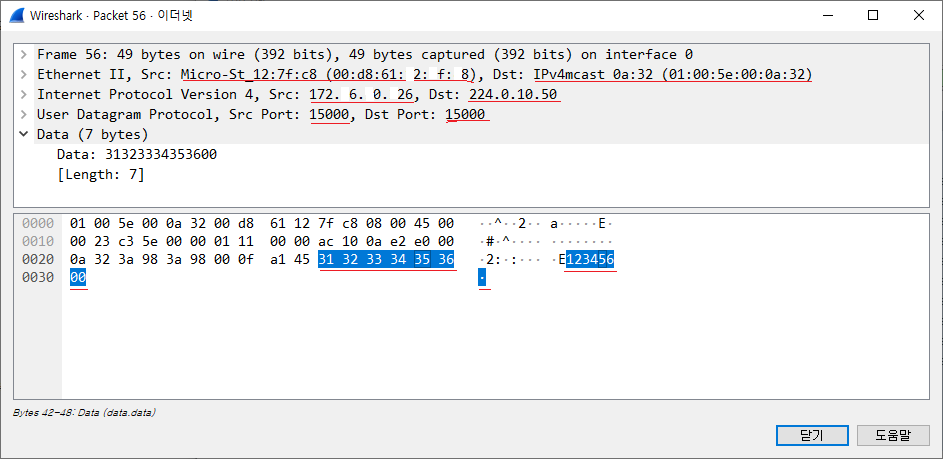

아래 그림 처럼 Wireshark로 데이터 패킷을 확인해 보시면 어디로가는지 확인할 수 있습니다.

[기타 OS 없는 장비 전송 방법]

Dst 부분에 IPv4mcast로 되어 있어야 멀티 캐스트 전송입니다.

Dst Mac Adress는 01:05:5e 까지 나와야 합니다.

(OS가 있는 컴퓨터가 아닌 다른 펌웨어 기반 장비 개발은 아래와 같이 송신 아이피로 MAC Adress를 입력해줘야 전송이 되더라구요)

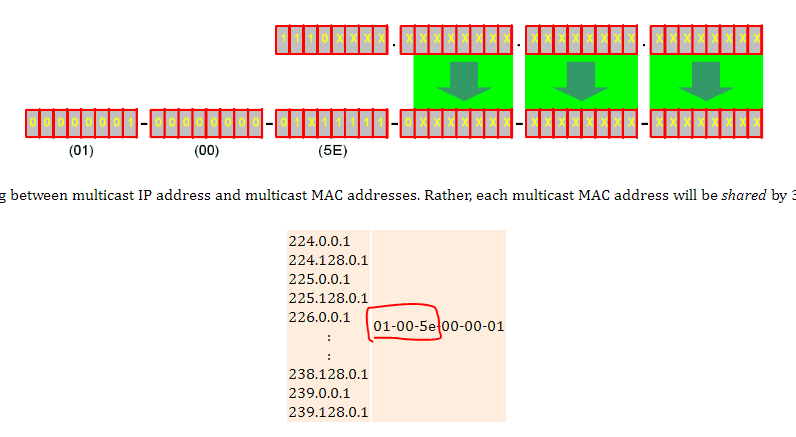

Mac Adress 계산은

http://www.dqnetworks.ie/toolsinfo.d/multicastaddressing.html 사이트에서 보시면 될것 같습니다.
